Автоматизированная лазерная сварка: эффективная замена резьбовым муфтовым соединениям

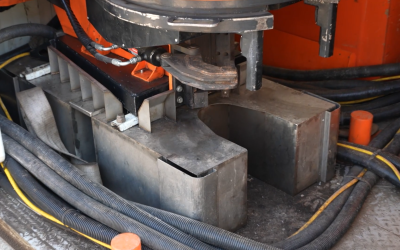

Обзор установки лазерной сварки TongWELD
Преимущества TongWELD
- Удобство в эксплуатации и мобильность. Аппарат имеет совместимые габариты и вес, схожие с типичными гидравлическими ключами, что делает его использование максимально удобным для оператора и не требует сложных манипуляций с оборудованием. Это позволяет легко интегрировать TongWELD в существующие технологические процессы без необходимости дополнительной настройки или адаптации.
- Широкий диапазон поддерживаемых труб. Система рассчитана на работу с трубами диаметром от 102 до 245 мм, что позволяет её применять на различных объектах и в разных условиях. Благодаря этому оборудование может быть использовано для задач, связанных как с тонкими, так и с более массивными трубами, обеспечивая высокую гибкость при выборе материалов.
- Работа с трубами высокой прочности. Аппарат справляется с трубами, имеющими толщину стенок до 14 мм, и подходит для любой группы прочности. Это особенно важно при сварке в условиях повышенных нагрузок и требований к надёжности соединений, таких как нефтегазовая и химическая промышленность.
- Высокий уровень безопасности. TongWELD сертифицирован на взрывобезопасность, что делает его применение максимально безопасным даже в условиях работы на опасных объектах. Это снижает риски аварий и несчастных случаев, повышая общую надёжность эксплуатации оборудования.

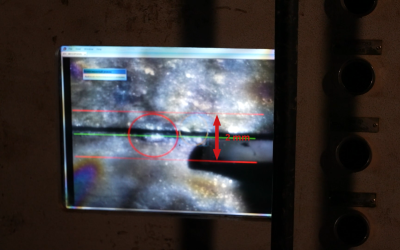

- Точный контроль сварных швов. Встроенные системы объективного контроля качества позволяют следить за состоянием сварных соединений в реальном времени, что даёт возможность сразу же выявлять и устранять возможные дефекты. Это обеспечивает долговечность и высокое качество выполненных работ.
- Лазерная резка и повторная сварка. Если в процессе работы возникают сложности или дефекты, TongWELD оснащён функцией лазерной резки труб. Это даёт возможность оперативно исправить ошибки и провести повторную сварку без необходимости дополнительных операций по обработке материала.

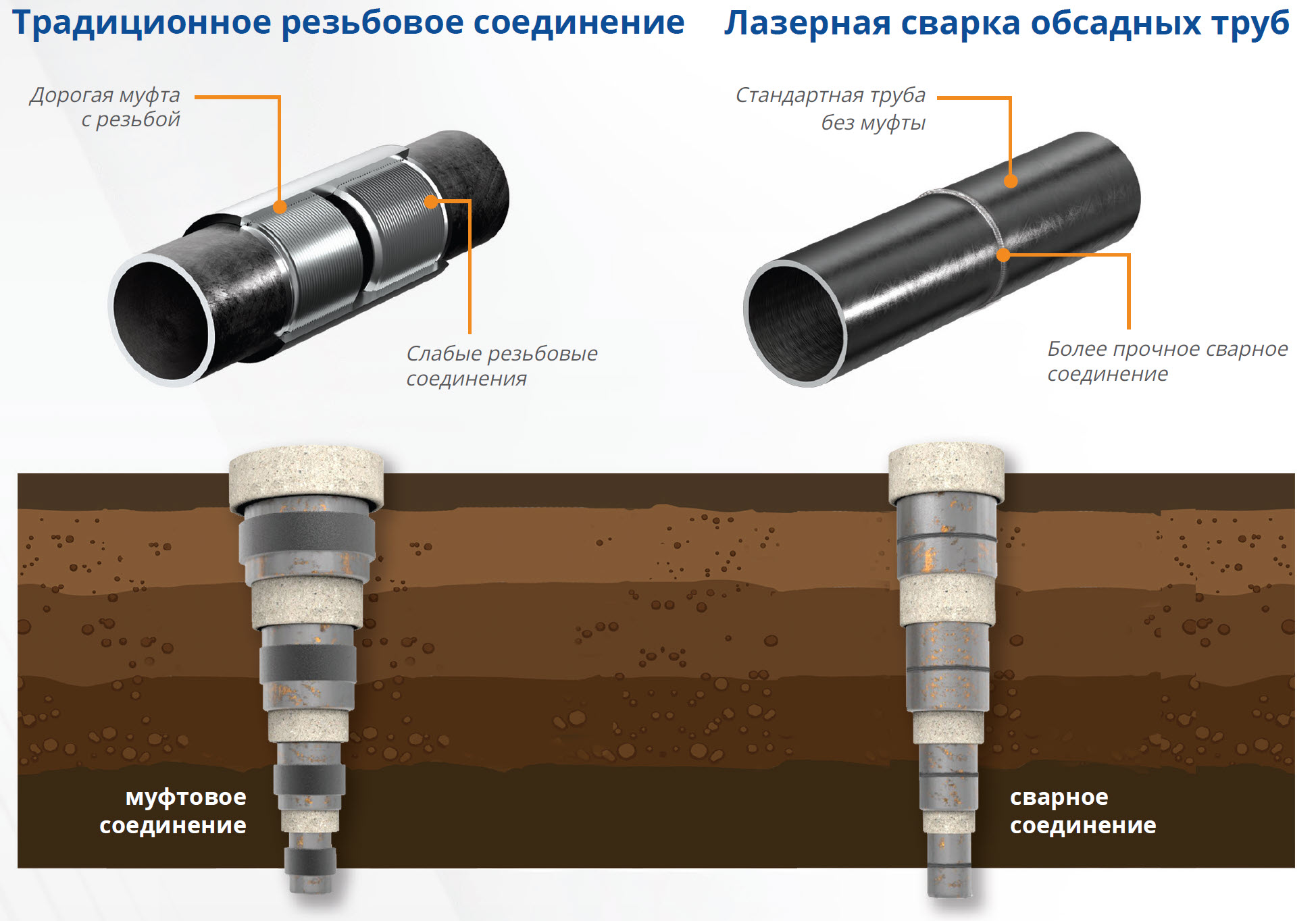

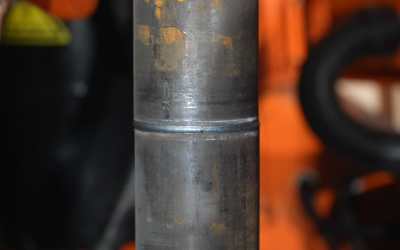

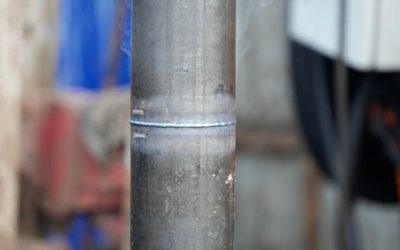

Заменяет дорогостоящие резьбовые муфтовые соединения экономичной и более прочной лазерной сваркой
Установка TongWELD предлагает передовые решения для орбитальной лазерной сварки, способные значительно оптимизировать процесс соединения труб на объектах нефтедобывающих компаний. Использование аппарата позволяет до 30% снизить расход металла, уменьшить объем выемки грунта в 2 раза и сократить объем цементирования в 3 раза.
TongWELD cочетает высокую производительность, безопасность и точность.
Решение не только снижает затраты на материалы и ресурсы, но также гарантирует получение прочных и надежных соединений на долгие годы.
Эффективность орбитальной лазерной сварки
Сравнение параметров обсадной колонны: орбитальная сварка и резьбовое соединение
| Общие данные | Лазерная сварка | Муфта | ||||||
| Длина, м | Коэффициент кавернозности | Диаметр трубы, мм | Толщина стенки, мм | Диаметр скважины, мм | Диаметр трубы, мм | Толщина стенки, мм | Диаметр скважины, мм | |
| Направление | 60 | 1,60 | 244,48 | 7,92 | 295,30 | 323,90 | 9,50 | 393,70 |
| Кондуктор | 900 | 1,40 | 177,80 | 9,19 | 212,70 | 244,48 | 8,94 | 293,70 |
| Эксплуатационная колонна | 3000 | 1,15 | 139,70 | 6,98 | 155,60 | 177,80 | 9,19 | 220,70 |
| Хвостовик | 1000 | 1,05 | 114,30 | 7,40 | 126,00 | 114,30 | 7,37 | 152,40 |
| Расход металла, тонн | ||||||||
| 125,00 | 185,00 | |||||||
| Объем грунта, м³ | ||||||||
| 107,00 | 203,00 | |||||||
| Объем цемента, м³ | ||||||||
| 29,00 | 76,00 | |||||||

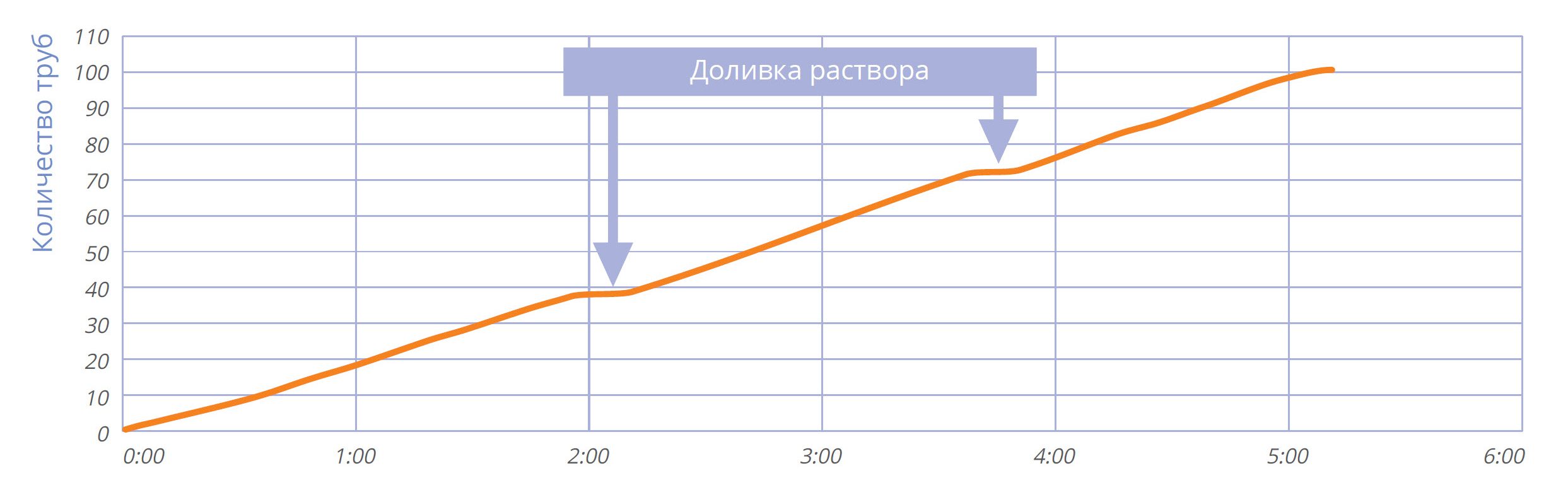

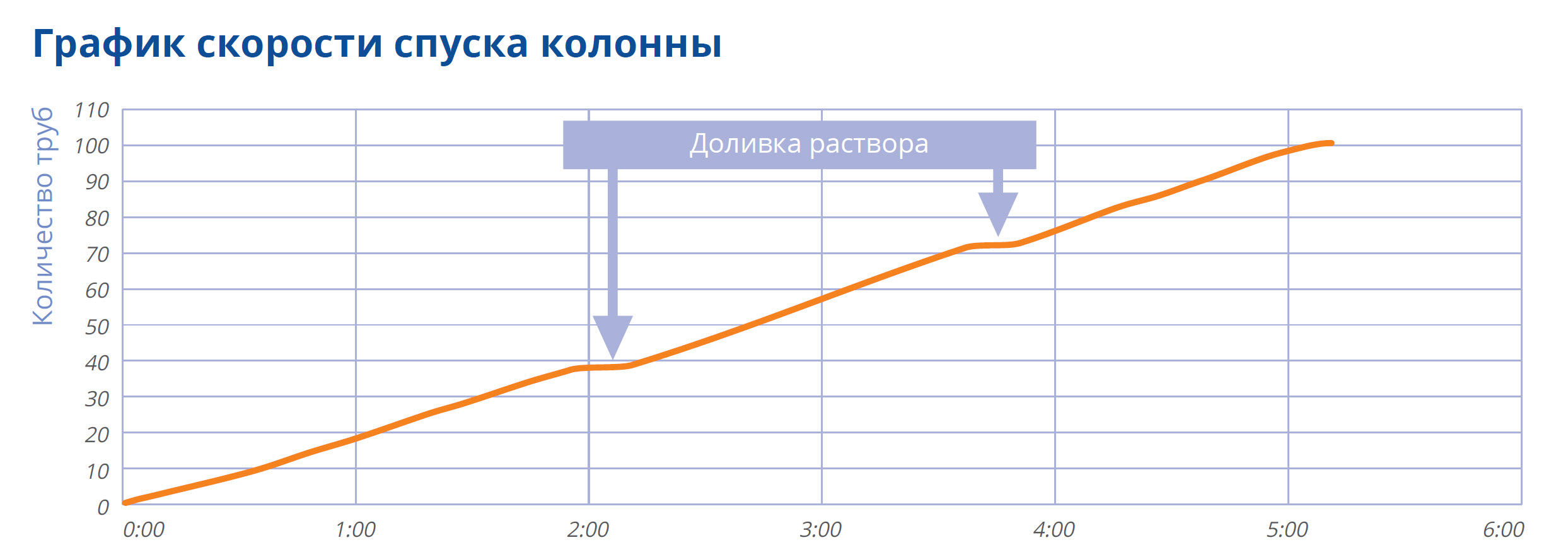

График скорости спуска колонны

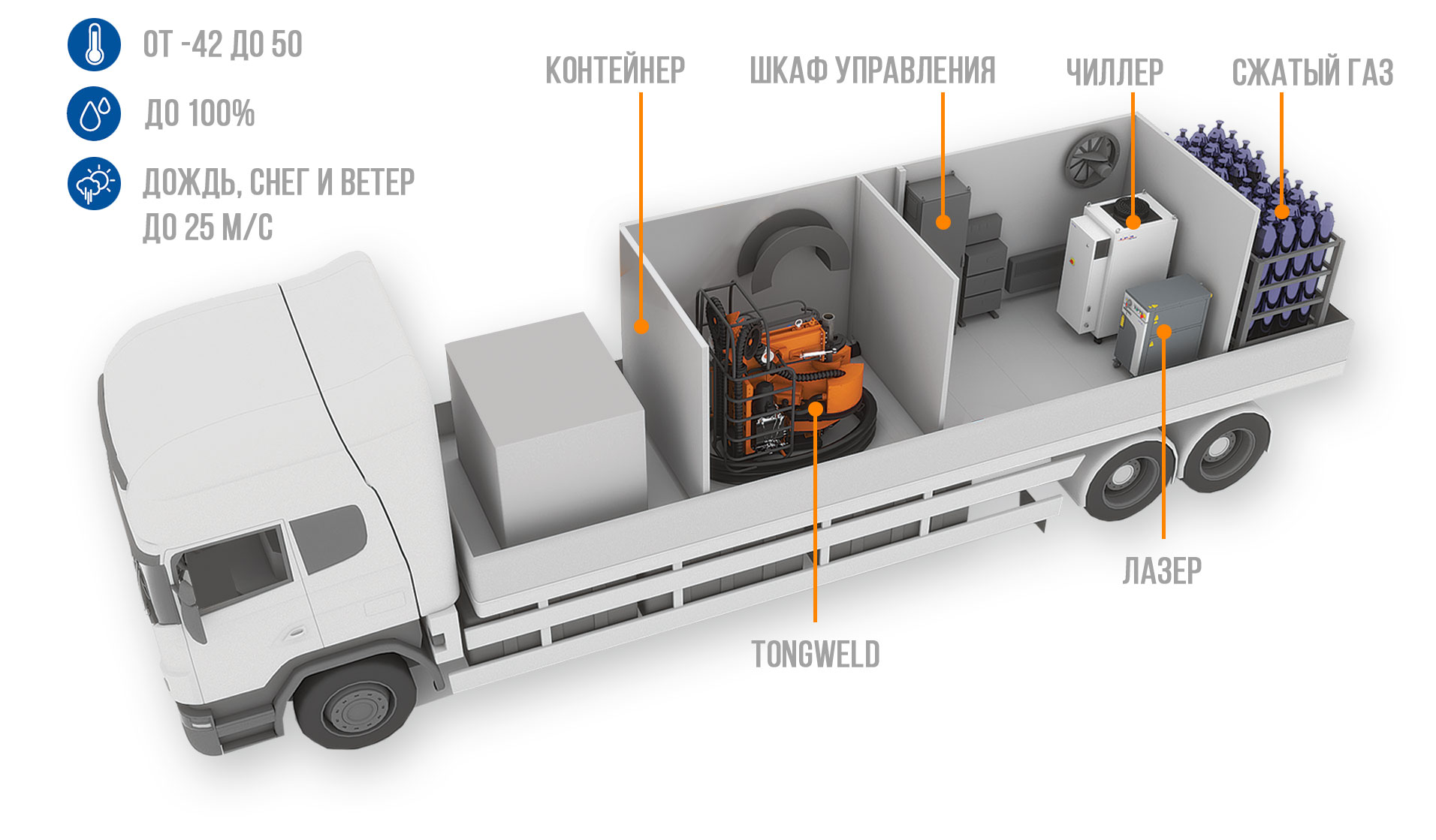

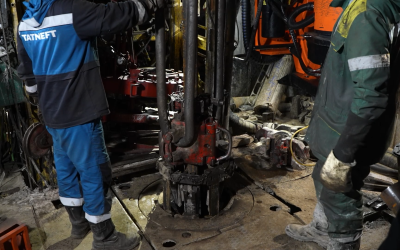

TongWELD – мобильная установка для сварки труб на удаленных объектах
Характеристики и комплектация установки
| Размеры устройства сварки | 800x1500x1900 мм |
| Вес устройства сварки | 850 кг |
| Температура окружающей среды | -40 – +45° С при влажности до 100 % |
| Диаметр свариваемых труб | 102-178 мм или 178-245 мм |
| Толщина стенки труб | до 10 мм |
| Отклонение от торцевой плоскости свариваемой трубы | не более 0,3 мм |
| Неперпендикулярность свариваемого конца трубы относительно наружной поверхности трубы. | не более 0,3 мм |
| Взрывозащита | обеспечивается наддувом азотом |
| Встроенный ультразвуковой контроль сварных соединений. | опция |
| Лазерная резка труб | опция |
| Оборудование TongWeld: | -Иттербиевый волоконный лазер YLS-10000 -Чиллер вода-воздух LC-170 -Оптическая головка для сварки FLW D50 -Кассета баллонов с азотом -Гидравлическая станция (для зажимов и вертикального позиционера) -Пневматический шкаф -Электрический шкаф -Пульты управления |
